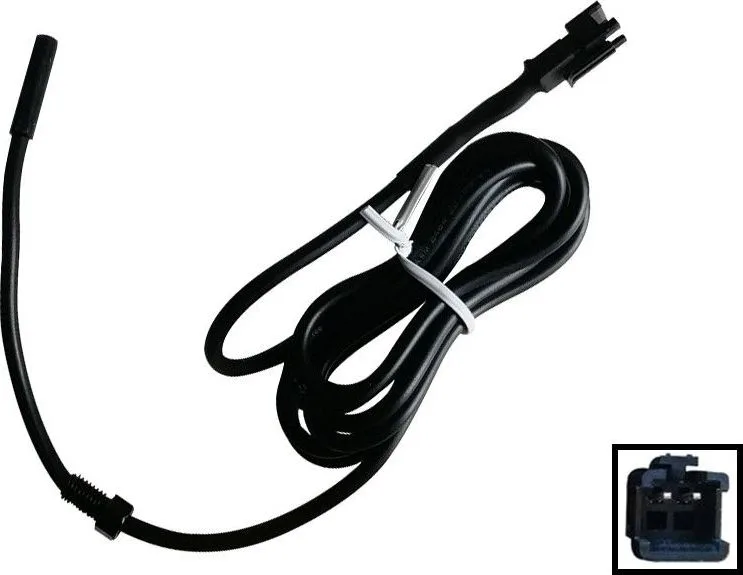

Brzdový spínač Zoom

2-pinový magnetický snímač brzdy pro páčky Zoom

Snímač odpojení motoru při brzdění pro páčky Zoom, které se montují na mnoho elektrických koloběžek. Jakmile stisknete páčku, přeruší napájení motoru — vyžadují to předpisy a kontroluje se to při každém servisu.

Jak funguje

Snímač je magnetický: nemá pohyblivé části, kontakt se mechanicky neopotřebovává. Magnet na páčce při jejím stisknutí uzavře obvod. Kontakt je v klidu rozepnutý: bez brzdění nevede a při brzdění se sepne.

Parametry

Celková délka 160 cm. 2-pinový konektor (samec). Hmotnost 36 g.

Montáž

Snímač se osadí na původní místo na páčce a připojí k existující kabeláži. Nastavování není nutné, vzdálenost mezi magnetem a snímačem však musí zůstat jako při původní montáži: pokud je příliš velká, při stisknutí páčky se kontakt nesepne.

Diagnostika

Koloběžka přestala zrychlovat, za jízdy občas vypíná motor nebo brzda už neodpojuje motor — všechny tři příznaky souvisejí s tímto snímačem. Změřte průchodnost mezi oběma piny při uvolněné a poté stisknuté páčce. U kontaktu rozepnutého v klidu způsobí přerušený kabel nebo uvolněný konektor, že brzdový signál nepřijde a motor se při brzdění přestane odpojovat bez jakékoli výstražné kontrolky. Dříve než začnete podezírat řídicí jednotku, zkontrolujte konektor.
